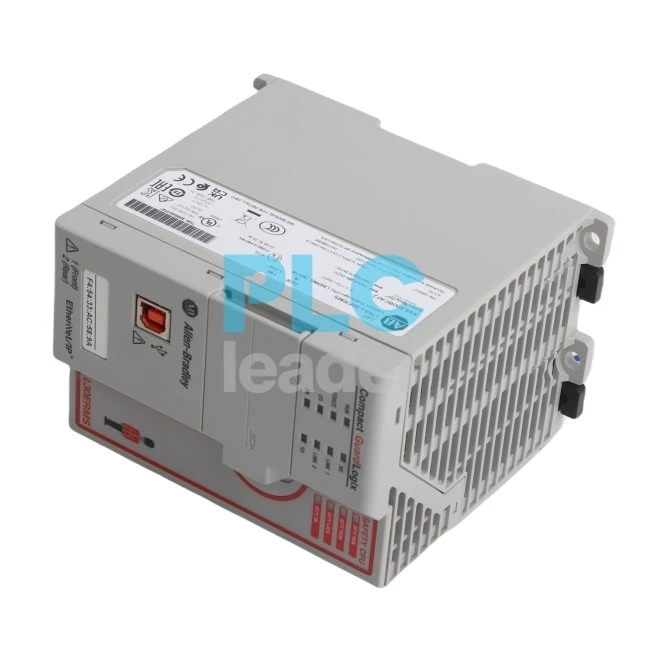

Produkta pārskats
Līdz1769- L30ERMSGvardLogix kontrolieris ir savietojams lietošanai ar standarta kompaktlogix I/O moduļiem. Tas tiek nodrošināts arī ar diviem (2) Ethernet sakaru interfeisa atbalsta ierīces līmeņa gredzenu (DLR), lineāro un zvaigžņu topoloģiju. Turklāt tas atbalsta parasto industriālā protokola (CIP) drošības protokola un kontaktligzdas saskarni lietošanai ar ierīcēm, kas nav saderīgas ar Ethernet I/P lietojumprogrammu protokolu. Turklāt 1769- L30ERMS spēj dublēt IP adreses noteikšanu, unicast un multicast komunikāciju. Līdzīgi kā standarta kontrolleri, 1769- L30ERMS spēj sazināties ar cilvēka mašīnu saskarnēm (HMI), attālinātajām I/O sistēmām un citiem kontrolieriem. Divkāršie Ethernet porti atbalsta arī saskarni ar standarta Ethernet slēdžiem un izmanto RJ45 standarta kabeļus. 1769- L30ERMS atbalsta līdz sešpadsmit (16) Ethernet mezgliem.
Tehniskās specifikācijas 1769- L30ERMS
| Ražotājs: | Rokvela automatizācija |
| Zīmols: | Allens-Bradlijs |
| Produktu ģimene: | Kompaktais sargātais |
| Produkta tips: | 5370 kompaktais Gvardlogix kontrolieris |
| Daļas numurs: | 1769- L30ERMS |
| Kontroliera atmiņa: | 1 MB (standarts); 0. 5 MB (drošība |
| Komunikāciju porti: | Divi (2) Ethernet; Viens (1) USB ports |
| Atbalstītie protokoli: | Ethernet |
| Atbalstītas topoloģijas: | Ierīces līmeņa gredzens (DLR); Lineārs; Tradicionālā zvaigzne |
| Vietējie I/O moduļi: | Astoņi (8) 1769 Compact I/O |
| I/O bankas atbalstītas: | Trīs (3) |
| Integrēta kustība: | Līdz četrām (4) asīm |
| Barošanas avota attāluma vērtējums: | Četri (4) |
| Uzdevuma skaits: | 32 uzdevums |
| Programmas vienā uzdevumā: | 1000 par uzdevumu |
| Programmēšanas valoda: | Releju kāpnes, strukturēts teksts, funkciju bloks, SFC |
| Programmēšanas programmatūra: | RSLOGIX 5000; Studija 5000 |
Produktu apraksts
Allen-Bradley produkts ar kataloga numuru1769- L30ERMSir kompakts GvardLogix kontrolieris. Šis kontrolieris ir pielietojams lietojumprogrammā, kam nepieciešams drošības integritātes līmenis (SIL) 3 un veiktspējas līmenis (PL) E, kur de-enerģētais stāvoklis tiek uzskatīts par lietojumprogrammu drošu stāvokli. Šis kontrolieris var darboties kā standarta kontrolieris, jo tam ir standarta kontroliera spēja ar atmiņu. To var izmantot kopā ar 1769. gada kompakto I/O kontrolieriem. To var izmantot arī ar Huan Machine interfeisa (HMI) ierīcēm, kurās HMI ir atļauts piekļūt kontrolieru standarta tagiem, kamēr drošības tagi ir pieejami kā tikai lasāmi dati. 1769- l3 0 ermiem ir integrēta lietotāja atmiņa 1MB, kas ir gaistoša atmiņa un 0,5 MB atmiņa drošībai. Līdzīgi ar standarta kompaktlogix kontrolieriem, 1769- L30ERMS tiek nosūtīta ar drošu digitālo (SD) karti ar 1 GB nepastāvīgu atmiņu. Tam ir kataloga numurs 1769- SD1, kuru var uzlabot, izmantojot 1769- SD2. Šim kontrolierim ir nepieciešams viens (1) barošanas avots, lai nodrošinātu jaudu aizmugurē. Saderīgs barošanas avots ietver 1769- PA2, 1769- PB2, 1769- PA4 vai {1769- PB4. I/O interfeisam var instalēt 1769 kompaktus I/O moduļus, kur var instalēt līdz astoņiem (8) kompaktajiem I/O moduļiem, kurus var sadalīt trīs (3) paplašināšanas I/O bankās. 1769. gada kompaktais GuardLogix atbalsta I/O arhitektūru, izmantojot Ethernet I/P tīklu. Savietojamie I/O adapteri ietver Allen-Bradleys Point I/O un Flex I/O sistēmu. Šim kontrolierim ir divas (2) Ethernet sakaru saskarnes, kas atbalsta ierīces līmeņa gredzenu (DLR), lineāro un zvaigžņu topoloģiju. Ierīces līmeņa gredzens ir kļūmju tolerants tīkls ar automātisku ziņojumu, kad primārā Ethernet līnija neizdodas. Tas palielina kontroliera pieejamību un darbības uzticamību. Lineārā topoloģija tiek izmantota vienkāršās, mazāk kritiskās prasībās, jo viena Ethernet ceļa neveiksme traucē datu apmaiņu. Zvaigžņu topoloģija mūsdienās ir mazāk izmantota kontroles tīklos, tomēr šī topoloģija centralizē datus centrālajā centrā, lai piekļūtu citu ierīču. Jebkuru no topoloģijām var izmantot, lai izveidotu komunikāciju starp kontrolieriem starp kontrolieriem un ziņojumapmaiņas lietojumprogrammām, savienojumu ar vizualizācijas sistēmām, piemēram, cilvēka mašīnas interfeisu (HMI), uzraudzības kontroli un datu iegūšanu (SCADA) un izplatītās vadības sistēmas (DCS).
Bieži uzdotie jautājumi
Kāds ir 1769- L30ERMS iebūvētās atmiņas izmērs?
{{0}} L30ERMS ir 1 MB standarta atmiņa un 0,5 MB drošības atmiņa.
Kāds ir 1769- L30ERMS barošanas avota attāluma vērtējums?
1769- L30ERMS barošanas avota attāluma vērtējums ir četri (4) moduļi.
Kādas ir 1769- L30ERMS atbalstītās topoloģijas?
1769- L30ERMS atbalsta lineāro, zvaigžņu un ierīces līmeņa gredzena (DLR) topoloģijas.
